一、產品概述

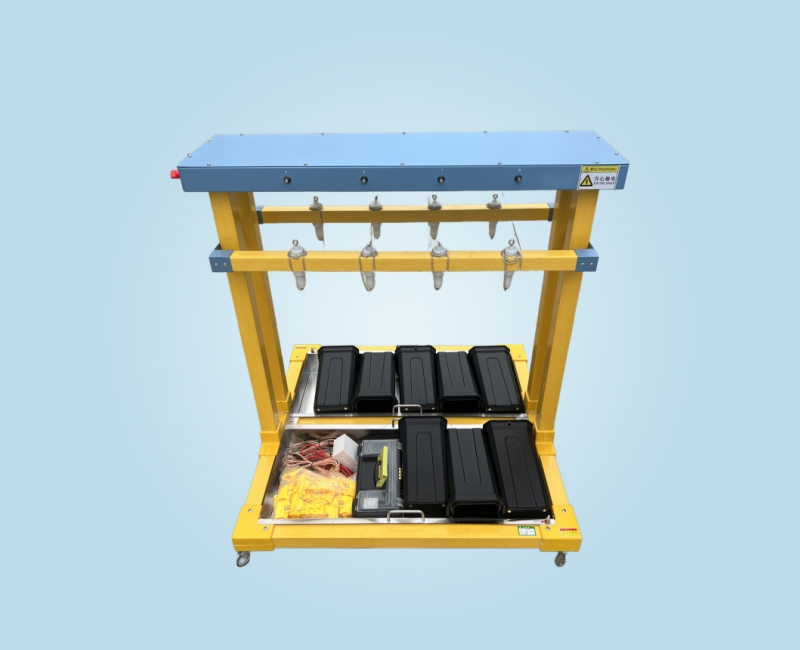

       WXJY-ZX 絕緣工器具檢驗成套裝置及可移動支架盛水水槽是絕緣靴（手套）批量試驗的專用設備，有效地解決了以往不規則的測試方法，簡化了測試程序，提高了檢測速度，減輕了檢測強度，保障了檢測人員的安全，可靠的鑒別絕緣靴（手套）的泄漏電流，絕緣老化和工頻耐壓等參數。

絕緣手套是電力系統操作和檢修必備的安全防護用具，DL408《電業安全工作規程》及DL/T1476-2015《電力安全工器具預防性試驗規程》規定了絕緣靴及絕緣手套等常用安全工器具的試驗方法和周期。

我司自動脫扣裝置是按照國家電力公司關于頒發《電力安全工器具預防性試驗規程》(試行)的通知(國電發[2002]777號)的要求基礎上，我公司自行研發生產以來，本產品各項指標均符合國標的要求。并按《電力安全工器具預防性試驗規程》要求對絕緣鞋、絕緣手套等安全工器具進行智能化絕緣耐壓試驗，絕緣靴及絕緣手套耐試驗周期為半年，試驗過程中不允許擊穿，同時絕緣靴絕緣絕緣手套泄漏電流不大于限定值；產品適用于所有與電力相關行業。

該產品采用了先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。測試項目設定后自動進行測試，無須人工干預。

二、基本功能

1、安全工器具成套裝置，具備35kV及以下絕緣手套、絕緣靴、絕緣桿、驗電器工器具試驗功能。
2、高壓電壓、高壓電流、低壓電壓、低壓電流同步隔離采集，采用高精度傳感器和高性能采集芯片。

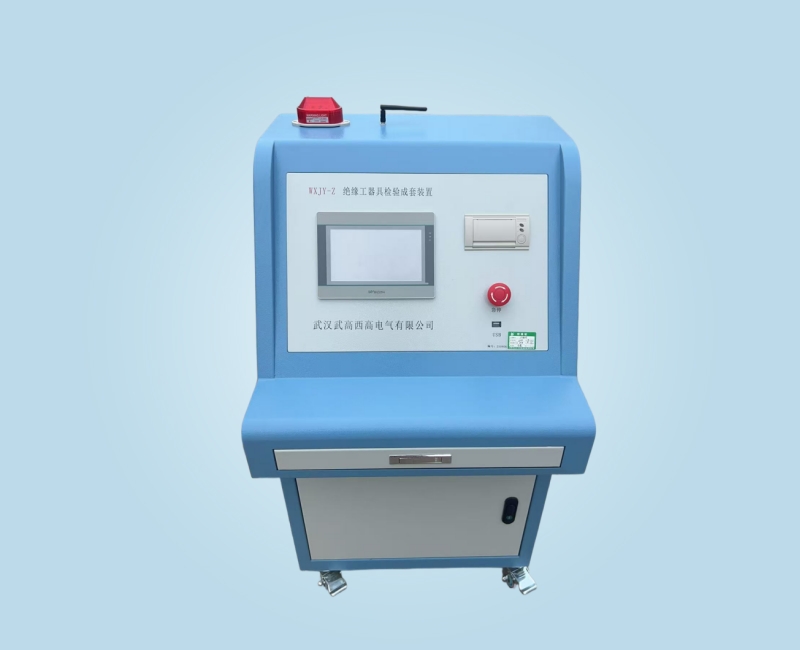

3、智能化工作過程，任選自動方式和手動方式，各個被測品的界面集成在控制臺上，可以任意切換。
4、獨立界面顯示高壓電壓、高壓電流、低壓電壓、低壓電流，時間及耐壓結果。
5、具備過壓保護、過流、閃絡保護，自設定輸出電壓、高壓電流上限、低壓電流上限和試驗時間。
6、具有回零檢測功能，自動回零后方可進行試驗。
7、逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
8、超過設定低壓電流時，自動切斷電壓輸出，降壓回零，超過設定高壓電流時，高壓分合裝置能分斷每路被試品，其他路繼續試驗，超過閃絡保護值后，自動降壓回零保護。
9、配置充氣式絕緣變壓器，和控制臺配套全套全自動化使用，底部帶輪，方便移動。
10、配置絕緣手套靴試驗電極裝置。
11、配置驗電器試驗電極、絕緣桿試驗電極。

三、主要技術參數
（1）電源輸入電壓：220V±10%，50Hz。
（2）控制箱輸出電壓：0～250V。
（3）控制箱輸出電流：不小于40A。
（4）額定輸出電壓：100kV。
（5）額定輸出容量：10kVA。
（6）泄漏電流指示表頭至高量程：不小于19.9mA。
（7）電壓測量誤差：±1.5%。
（8）泄漏電流測量誤差：±1.5%。
（9）泄漏電流分辨率：0.1mA。
（10）泄漏電流采集方式：無線采集
（11）無線傳輸距離≥10m
（12）保護方式：過流保護、過壓保護、過流保護、自動脫扣保護
（13）試驗方式：干式試驗法（鋼珠）、濕式試驗法（水）
（14）絕緣支架電源：DC12V
