WXMG3000B 三相相位伏安表
產品分類： 電能計量檢測儀器

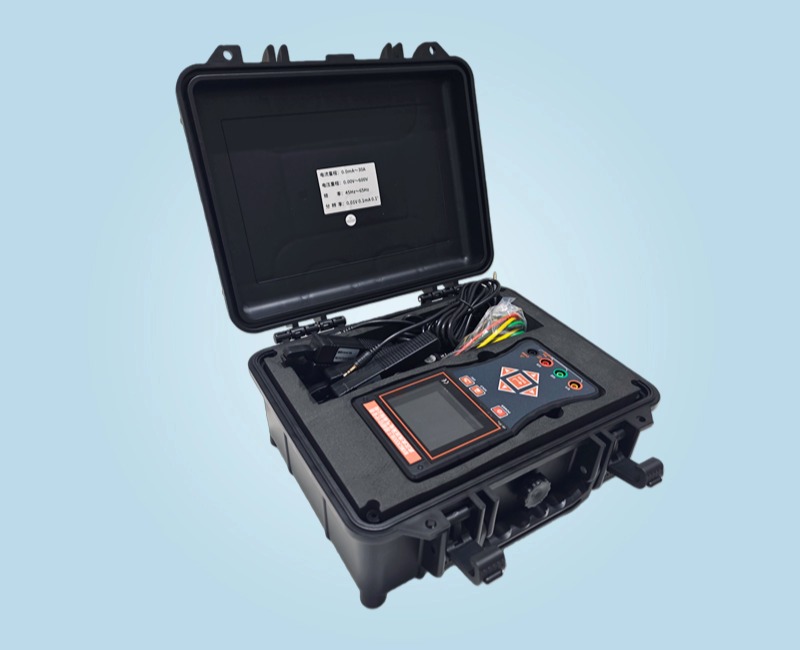

WXMG3000B三相智能相位伏安表是一款專為現場測試的多功能智能儀表，由主機、電流鉗(3把)、測試線(4條)等組成。主機采用3.5寸真彩液晶屏，圖形菜單界面顯示，向量圖指示，一目了然。電流鉗尖小鉗頭設計，便于操作，非常適用于排線密集的場所。
訂購熱線：151-0279-6561（微信同號）
立即咨詢一、簡介
WXMG3000B三相智能相位伏安表是一款專為現場測試的多功能智能儀表，由主機、電流鉗(3把)、測試線(4條)等組成。主機采用3.5寸真彩液晶屏，圖形菜單界面顯示，向量圖指示，一目了然。電流鉗尖小鉗頭設計，便于操作，非常適用于排線密集的場所。
WXMG3000B三相智能相位伏安表可以在被測回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的智能儀表。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。
二、技術規格
1．基準條件和工作條件
影響量 | 基準條件 | 工作條件 | 備注 |
環境溫度 | 23℃±1℃ | -10℃～40℃ | / |
環境濕渡 | 40%～60% | ＜80% | / |
信號波形 | 正弦波 | 正弦波 | β=0.01 |
信號頻率 | 50HZ±1HZ | 45HZ～65HZ | / |
儀表工作電壓 | 7.4V±0.5V | 7.4V±1V | / |
測相位頻率相序時電流幅值 | 1A±0.1A | 1mA～30A | 詳見一般規格說明 |
測相位頻率相序時電壓幅值 | 100V±10V | 1V～600V | / |
測功率功率因數時電流幅值 | 1A±0.1A | 10mA～30A | / |
測功率功率因數時電壓幅值 | 100V±10V | 10V～600V | / |
外電場、磁場 | 應避免 | ||
被測導線位置 | 被測導線處于鉗口的近似幾何中心位置 | ||
2．一般規格
功 能 | 同時測試三相380V/220V電力系統中的電流、電壓、相位、頻率、相序、有功功率、無功功率、視在功率、功率因素、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等 |
電 源 | DC 7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約10小時 |
額定電流 | 約180mA Max |
顯示模式 | 3.5寸真彩液晶屏顯示 |
儀表尺寸 | 長寬厚：196mm×92mm×54mm |
鉗口尺寸 | φ7.5mm×13mm |
采樣速率 | 約3次/秒 |
量 程 | 交流電壓：0.00V～600V |
交流電流：0.0mA～30A | |
相位：0.0°～360.0° | |
頻率：45.00Hz～65.00Hz | |
有功功率：0.0W～12kW | |
無功功率：0.0VAR～12kVAR | |
視在功率：0.0VA～12kVA | |
功率因數：-1～+1 | |
電流矢量和：0mA～60A | |
分辨率 | 電壓：AC 0.01V |
電流：AC 0.1mA | |
相位：0.1° | |
頻率：0.01Hz | |
有功功率：0.1W | |
無功功率：0.1VAR | |
視在功率：0.1VA | |
功率因數：0.001 | |
電流矢量和：1mA | |
精度 （基準條件下） | 電壓：±(0.5%量程) |
電流：±(0.5%量程) | |
相位：±1°（工作條件下的相位誤差：10mA～30A為±3°；10mA以下±5°；在電流值低于5mA時，為確保電流對電流相位測量準確，請不要進行電壓測量；在進行電壓對電流的相位測試時，為確保測量的準確性，電壓需不低于5V，電流不低于5mA) | |
有功功率：±(1.0%量程) | |
無功功率：±(1.0%量程) | |
視在功率：±(1.0%量程) | |
頻 率：±(1.0%量程) | |
功率因數：±0.03 | |
相 序 | 正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍 |
反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍 | |
檢測速率 | 約2秒/次 |
數據保持 | 測試中按HOLD鍵保持?jǐn)?shù)據，“HD”符號顯示 |
數據存儲 | 99組 |
充電接口 | USB充電接口 |
自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
背光功能 | 有，背光亮度可調節 |
電壓檢測 | 當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電，并在10S內自動關機 。 |
儀表質量 | 主機：350g(帶電池) |
電流鉗：170g×3 | |
總質量：約1.35kg | |
測試線長度 | 1.5m |
電流鉗線長 | 2m |
工作溫濕度 | -10℃～40℃；80%Rh以下 |
存放溫濕度 | -10℃～60℃；70%Rh以下 |
輸入阻抗 | 測試電壓輸入阻抗為：1MΩ |
耐 壓 | 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
絕 緣 | 儀表線路與護套外殼之間≥100MΩ |
適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
