一、產品概述

WXCZ-30A 接地線成組電阻測試儀主要用于按照新安規要求對運行單位大量的攜帶型短路接地線、個人保護接地線完成成組自動測試，自動判斷其合格與否。以前對接地線基本是不測試的，只有對不同電壓等級的平方數要求，新安規對地線電阻率提出了技術要求，可以科學地評價接地線的截面、材質、接頭壓接、有無斷芯等全面質量，以對新地線驗收，對已應用中的接地線進行可用性的科學評價。

二、安全措施

1、操作者應具備一般電器設備或儀器的使用常識。

2、使用本儀器前要認真閱讀用戶手冊。

3、對儀器的調整維修必須由專業人員進行，不要自行處理。

4、儀器應避免劇烈震動，避免高溫和陽光直射。

5、本儀器為測量純電阻回路設計，不得測量感性回路。

6、測試中不能拆除測試線。

7、儀器接地線必須接好。

三、性能特點

1、測試電流大，完全符合有關測試電阻的國家標準要求。

2、測試電流來自高精度開關式恒流電源，無需人工調節，測試迅速準確。

3、采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。

4、長時間工作，設有過熱保護電路，儀器可靠穩定。

5、操作簡便，重量輕。

四、技術指標

1、 測試電流：30A 50A

2、 測量范圍：30A 0-150 mΩ

                       50A 50uΩ-60 mΩ

3、 最小分辨率：0.1uΩ

4、 準確度：0.5%

5、 電源：AC220V±10％ 50Hz

6、 使用溫度：-20℃～40℃

7、 相對濕度：≤80%RH，不結露

五、儀器操作及功能介紹

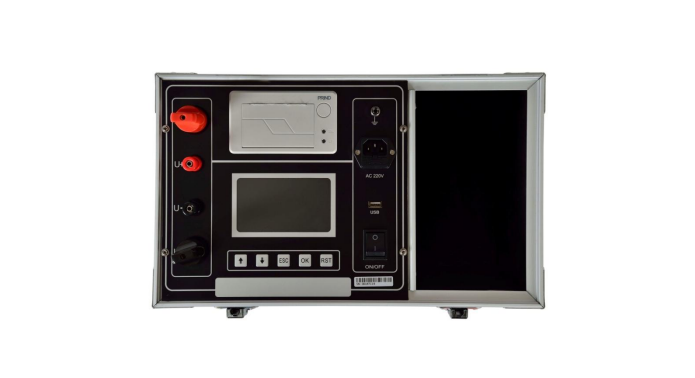

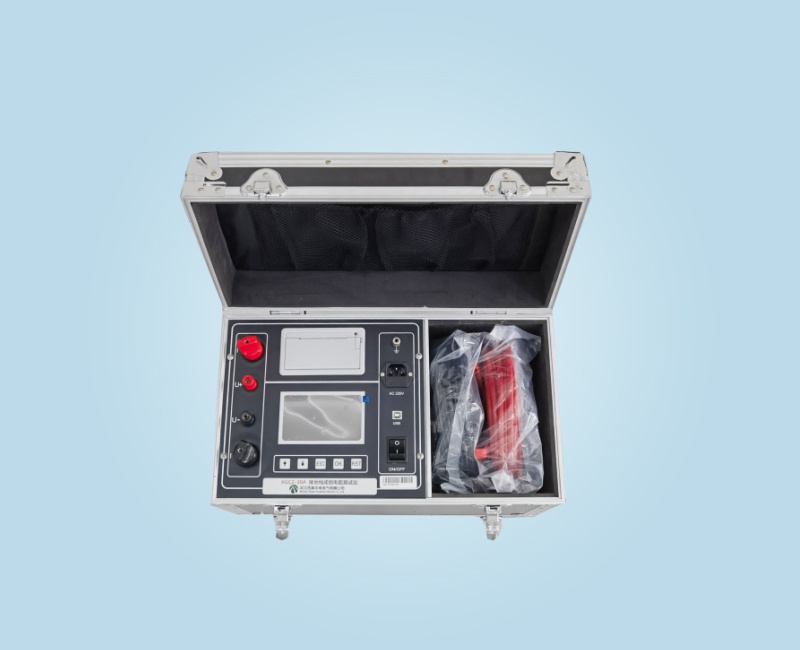

接地線成組直流電阻測試儀面板如圖一所示：

1、電源：電源插座和開關內帶保險倉和電源濾波器，為整機電源的控制、保護和濾波器件。

2、I+、I-：為電流輸出端子，通過專用測試線為試品提供恒定電流。

3、U+、U-：為試品電壓信號的輸入端子。

4、液晶屏：顯示測試結果。

5、RST 鍵：整機初始化，儀器處在準備狀態。

6 ：儀器的保護接地端
