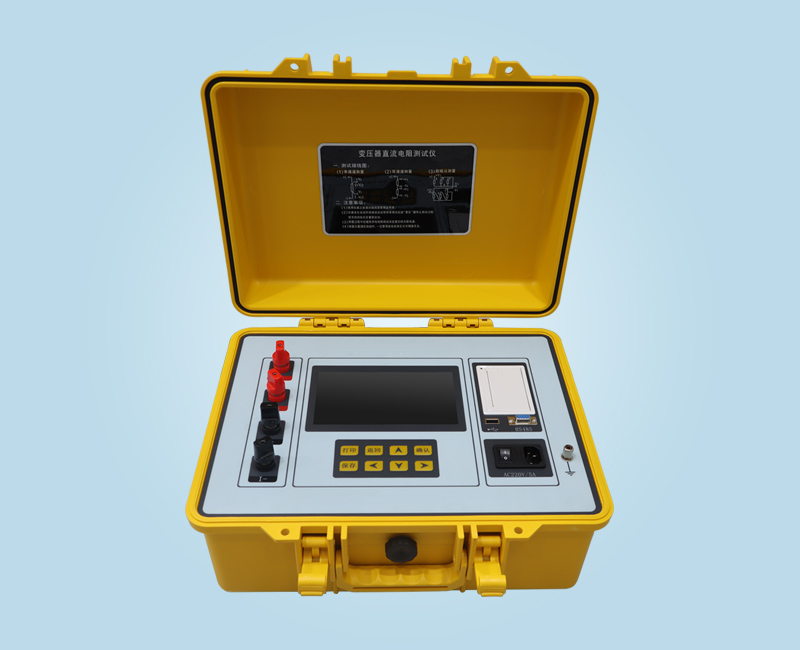

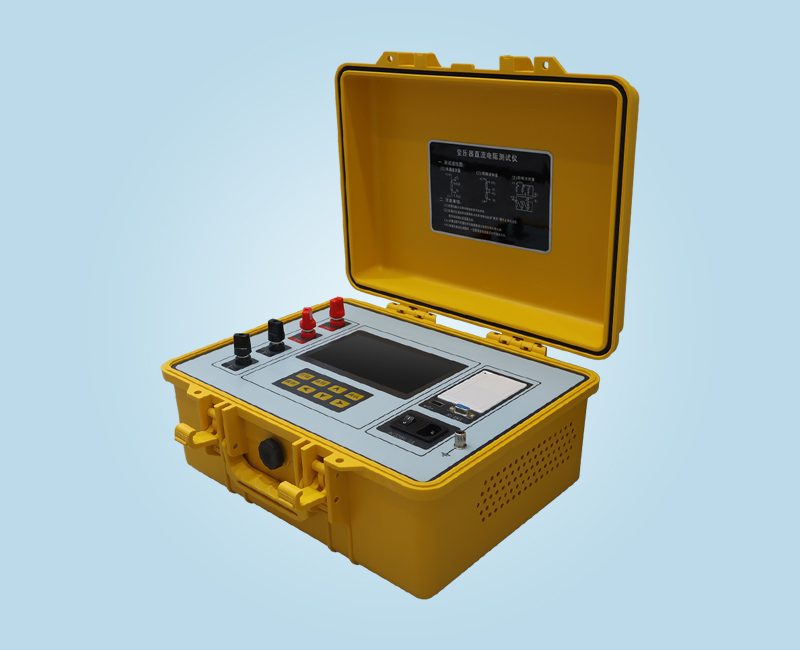

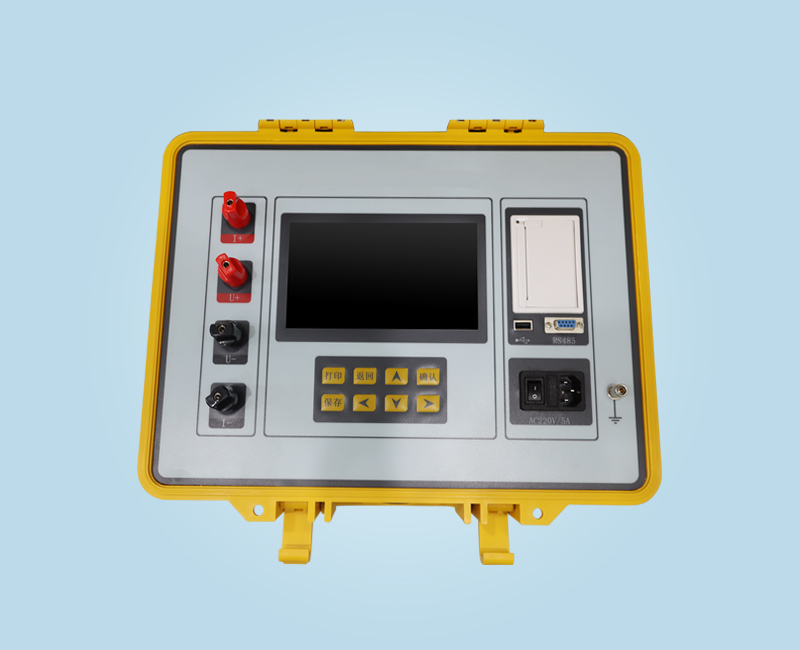

WXZR-20A 直流電阻測試儀
產品分類： 變壓器測試儀
WXZR-20A 直流電阻測試儀采用全新電源技術，具有體積小、重量輕、測試量程寬、抗干擾能力強、保護功能完善、大屏彩色液晶顯示等特點。整機由單片機控制，自動完成自檢、數據處理，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現直阻的快速測量。
訂購熱線：151-0279-6561（微信同號）
立即咨詢★ 產品介紹
直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造，中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足感性線圈直流電阻快速測量的需要，我公司利用自身技術優勢研制了直流電阻測試儀。
WXZR-20A 直流電阻測試儀采用全新電源技術，具有體積小、重量輕、測試量程寬、抗干擾能力強、保護功能完善、大屏彩色液晶顯示等特點。整機由單片機控制，自動完成自檢、數據處理，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現直阻的快速測量。
★ 功能特點
1. 儀器提供 6 檔輸出電流選擇，至大電流為 20A，至小電流<5mA，適合更多類型變壓器和互感器的直流電阻的測量。
2. 儀器測量范圍比較寬(從 100μΩ到 100KΩ)。
3. 響應速度更快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。
4. 儀器具有音響放電報警功能，放電指示清晰，減少誤操作。
5. 保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
6. 儀器采用 7 寸彩色液晶屏，界面顯示清晰美觀，并可實時打印輸出結果。
7. 儀器可設置為中文、英文兩版操作界面，可根據客戶需求配置。
8. 具有 RS485 通訊接口，可以將測試數據傳輸?shù)胶笈_。
9. 本機存儲容量大，至多可以存儲 500 條測試記錄。
10. 具有 USB 接口，可以將測試數據轉存到 U 盤。
11. 參數設置更加完善，可以設置變壓器的測試繞組、分接位置、測試相別、試品溫度、折算溫度等。
12. 本儀器采用工業塑殼機箱，便于攜帶，提高使用壽命。
★ 技術參數
輸出電流：20A、10A、5A、2A、100mA、<5mA 六檔測試。 | 工作電源：AC220V±10%，50HZ±1HZ |
量程：100μΩ～1Ω （20A），500μΩ～2Ω （10A），1mΩ～4Ω （5A）， 5mΩ～10Ω (2A），100mΩ～200Ω (100mA)，200Ω～100kΩ (<5mA) | 環境濕度：≤90%RH，無結露 |
準確度：0.2%±2μΩ | 海拔高度：≤1000 米 |
分辨率：0.1μΩ | 外形尺寸：400mm*340mm*195mm |
工作溫度：0～40℃ | 重量：8.6kg |
★ 安全措施
1. 使用本儀器前一定要認真閱讀本手冊。
2. 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。儀器應避免劇烈振動。
3. 對儀器的維修、護理和調整應由專業人員進行。
4. 測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。
5. 測量無載調壓變壓器，一定要等放電指示報警音停止后再切換檔位。
6. 測試過程中，禁止移動測試夾和關斷供電線路。
