WXCE-10A變壓器鐵芯接地電流測試儀
產品分類： 變壓器測試儀
本儀器適用于變電站、發電廠作為變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流測試，能及時地快速發現變壓器潛伏性的故障，是保證變壓器安全運行和正常維護的主要工具
訂購熱線：151-0279-6561（微信同號）
立即咨詢一、產品概述
1、常規用途
為了滿足變壓器鐵芯電流的測量需要，本公司研制了一款抗干擾變壓器鐵芯接地電流測試儀產品。WXCE-10A變壓器鐵芯接地電流測試儀采用全新數字電路，具有高效率、體積小、重量輕等特點。專用電流鉗選用最新CT雙層磁性屏蔽技術及零輸入阻抗電流測量技術，幾乎不受外界磁場及電場干擾的影響，確保了采集測量的高精度、高穩定性和高可靠性。手持式主機由ARM處理器控制，自動完成自檢、數據處理、波形顯示等功能。
本儀器適用于變電站、發電廠作為變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流測試，能及時地快速發現變壓器潛伏性的故障，是保證變壓器安全運行和正常維護的主要工具，同時也可適用于通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域線路或設備的電流、諧波、漏電流測試。
2、依據標準
WXCE-10A 變壓器鐵芯接地電流測試儀依據的相關標準如下表所示：
序號 | 標準名稱 |
1 | GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》 |
2 | GB6587-86 《電子測量儀器環境試驗總綱》 |
3 | GB6593-86 《電子儀器質量檢定規則》 |
4 | DL/T 596-2005 《電力設備預防性試驗規程》 |
5 | DL/T 846-2004 《高電壓測試設備通用技術條件系列標準》 |
6 | GB1094.1-GB1094.6-96 《外殼防護等級》 |
二、產品信息
2.1突出優勢

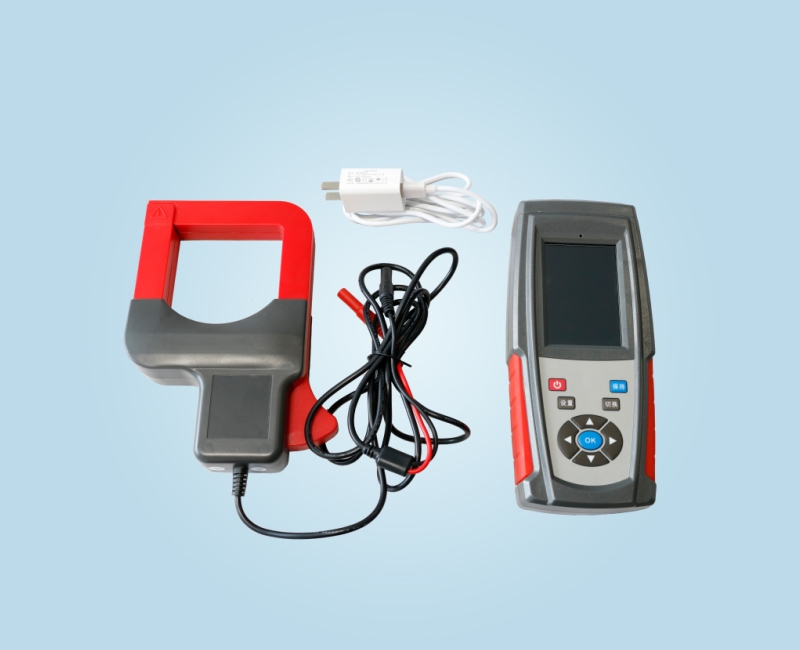

1、本儀器由手持式主機和專用電流鉗組成。
2、適用于變電站、發電廠測量變壓器鐵芯接地電流、諧波、間諧波、總諧波率、漏電流、頻率、波形等。
3、采用3.5寸彩色液晶屏，能實時顯示被測電流的大小及波形，中文圖形界面，操作直觀。
4、專用電流鉗選用特殊合金，雙層磁性屏蔽技術，外界磁場影響小，抗干擾能力強，確保常年無間斷測量的高精度、高穩定性、高可靠性。
5、非接觸測量，不必斷開被測線路，安全快速。
6、整機采用32位高速DSP和FFT變換、數字濾波等技術，抗干擾能力極強，確保數據準確可靠。
7、內置大容量鋰電池，可設置自動關機時間和自定義編輯試品編號，方便現場使用，正常工況可連續工作8小時以上。
8、測試程序簡單高效，儀器自動測量，波形顯示。
9、菜單簡單友好，顯示數據圖表清晰易讀，陽光下可清晰顯示。
10、儀器帶有萬年歷、數據存儲高達104組，關機不丟失數據。
2.2 技術指標
工作電源 | DC 7.4V大容量可充鋰電池 | |
USB充電接口 | ||
額定電流 | 150mA max | |
量程范圍 | 電流：0-10A （AC） | |
頻率：20Hz～400Hz | ||
頻率 | 45～65Hz （用于工頻50Hz信號測量） | |
準 確 度 | 磁場干擾B 5GS時 | ±1%±3個字 |
磁場干擾B 10GS時 | ±1%±3個字 | |
磁場干擾B 15GS時 | ±1%±3個字 | |
磁場干擾B 20GS時 | ±2%±3個字 | |
最小分辨率 | 0.1mA | |
諧 波 比 | 25次，有間諧波，0.0%～99.9% | |
總諧波率(THD) | 0.0%～99.9% | |
采樣速率 | 3次/秒 | |
鉗口尺寸 | 80mm | |
電流有效值顯示 | 0.5mA-300A | |
內部數據存儲 | 104組 | |
顯示 | 3.5寸彩色液晶屏，支持電容屏觸摸 | |
工作溫度 | -10～50℃ | |
環境濕度 | ≤80%RH，無結露 | |
儲存條件 | -20℃~60℃，≤95％RH, 無結露 | |
體積 | 長218mm×寬98mm×高48mm | |
整機凈重 | ~650g（含電池） | |
