一、產品概述

為了更好更全面地預防變壓器發生故障，電力行業對各等級變壓器的安全運行提出了更高的要求，其中對變壓器的含氣量的測試要求也相應提高了。

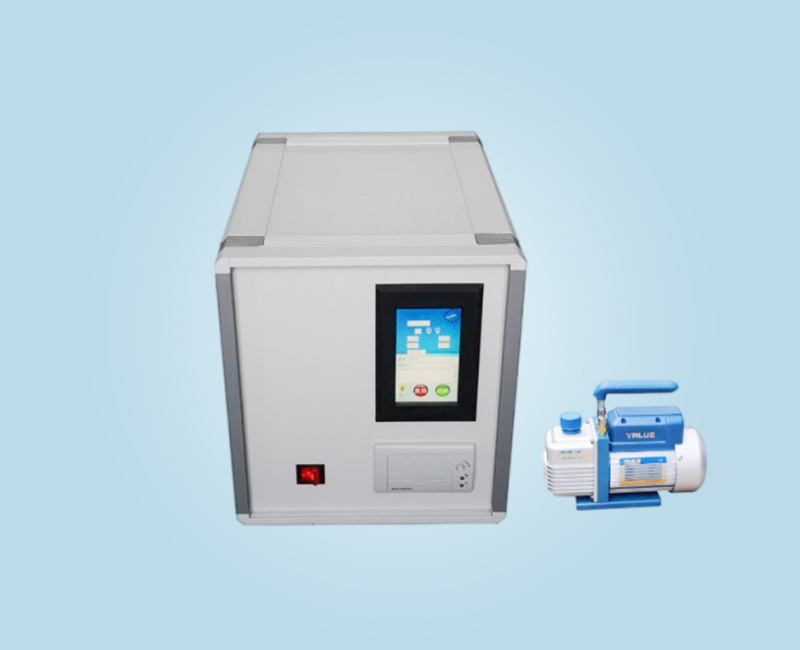

WX-HQL 絕緣油含氣量測試儀是依據DL423—91電力行業標準和相關國家標準要求，在老款測試儀的基礎上，總結實際使用中遇到的一些問題，采用了進口高精度傳感器和最新的傳感器技術開發而成的新一代測定儀，其實用性更強，性能更加穩定可靠，操作十分方便，比較適合超高壓充油設備中含氣量的測定，是您實驗室較為理想的試驗設備，它將使您的工作倍感輕松！

二、產品特點：

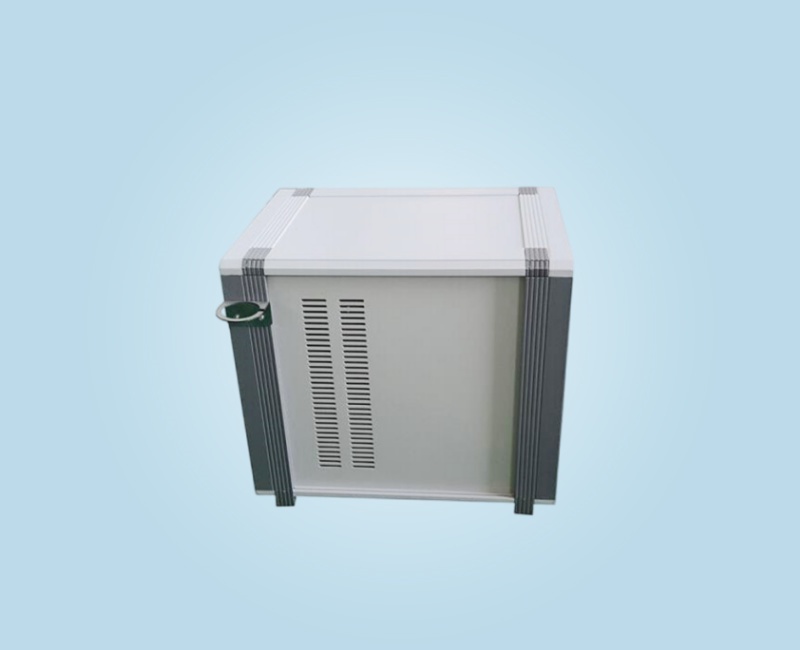

1、全金屬結構，避免了玻璃器皿式測試儀的易碎，密封性不好等問題。

2、應用高精密度高穩定性的進口差壓傳感器，使測試數據更精確，重復性更好。

3、測試電路包含有測量大氣壓和環境溫度的傳感器。無論您在何時何地，都可以自動測量你所處地環境溫度和大氣壓，自動換算成標準大氣壓下0度時的含氣量，并直接在液晶屏上顯示，使您的工作更加輕松。

4、獨特的注氣體反標測試程序，可以讓您方便地檢測儀器標定或測量是否正確。

5、油樣測試時間短，全部測試時間只需要七分鐘左右。

6、儀器在測試的過程中，真空泵的運行由儀器根據狀態自行控制，大大降低了噪音，延長了真空泵的使用壽命。

7、儀器可以自動儲存最后所做的幾十條測試數據，并同時儲存測試時間，溫度，大氣壓等，以便您方便地查取數據。

8、新增打印功能，可以按照您的要求打印測試數據。

9、同一油樣可以選擇試驗次數，測試完成后會把單次和平均結果都顯示在顯示屏上，也可以打印出來。

三、主要技術指標

1、高精度電子壓差傳感器: 分辨率不低于0.1%。

2、最小檢測限: 不高于0.2%。

3、精確度:重復測定兩次結果的相對誤差不應超過以下數值：

4、脫氣室溫控范圍：室溫以上5℃到70℃

5、工作  電源： AC220V±10%     50HZ

6、體      積： 長450×寬325×高350

7、重      量： 約20㎏

四、整機及主要組成部分和功能

1、顯示系統：把所有需要顯示的參數和操作情況顯示在屏上。

2、打印系統：按照要求打印需要打印的測試結果。

3、油樣定量系統：把一定量（50mL左右）的油樣引入脫氣系統進行脫氣。

4、脫氣系統：采用真空型壓力噴霧，電動攪拌，脫氣效率高。

5、數據檢測處理系統；運用高精度高穩定性的差壓傳感器，采集脫出氣體后脫氣罐的內部壓力與進油前的壓力之間所生的壓差信號，經放大，并由數據處理系統進行數據處理，然后將算出的油中的含氣量體積百分比直接顯示在顯示屏上。

6、廢油收集系統：收集進入儀器的清洗和試驗油樣并在每次測試結束后自動排出。
