★ 產品用途

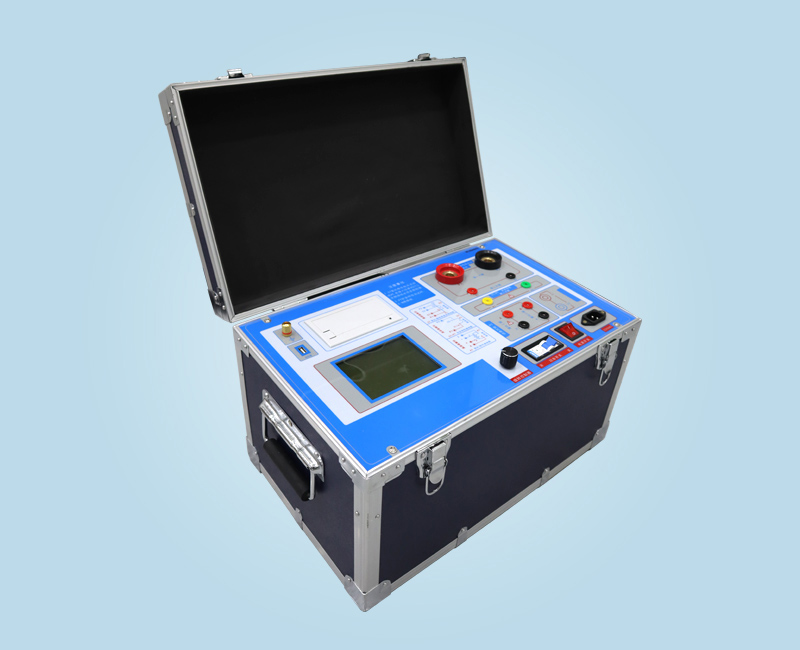

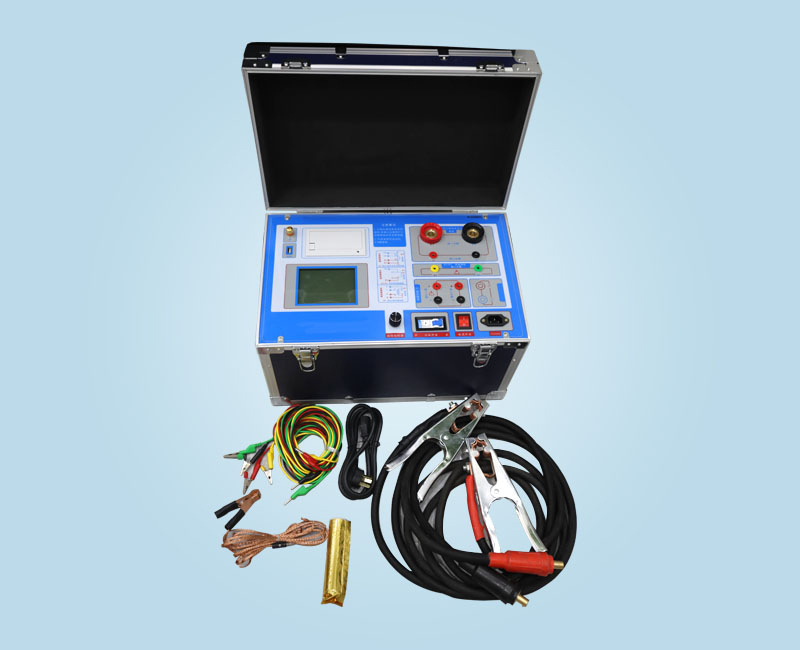

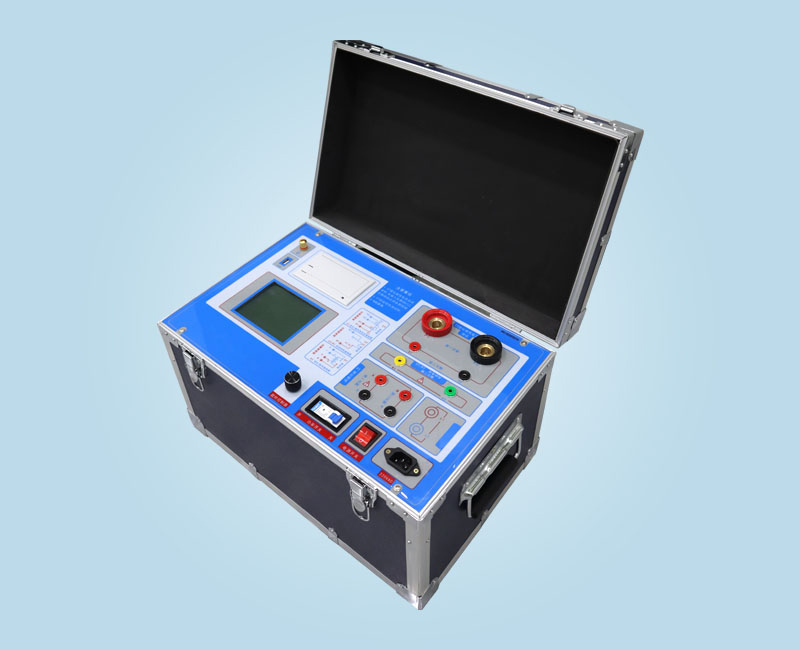

WXFA-D1 互感器綜合測試儀設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。

僅需進行簡單的數字設定：設定互感器的額定參數，儀器將全過程自動記錄數據，并自動將變比極性、伏安特性曲線等計算并顯示出來，省去換線、手動調壓、人工記錄、整理、描曲線等煩瑣勞動。使用極為簡單的操作和接線方法以實現互感器的測量，極大的降低了工作強度和提高了工作效率，方便現場開展互感器的測量工作；快捷、簡單、精確、方便 。

輸出電壓高、容量大：

★伏安特性試驗：單機最大輸出電壓高達1000V；可用于做500KV等級1A電流互感器的伏安特性試驗。變比測試：最大電流輸出高達600A。整機功率3KVA，設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。調壓分辨率最小可以達到0.0045V

功能全面：

★ 可測試CT/PT的：“伏安特性”，“5％、10％和15％誤差曲線”，“變比、極性”、“二次負荷”，“二次回路”，“二次耐壓”和退磁功能。

★ 測試滿足GB1208、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。

★ 7寸彩色觸屏自帶中文輸入法，可輸入中文編號。

★ 界面友好美觀，全中文圖形界面，面板自帶打印機，可隨時打印曲線圖及測試數據。

★ 帶有大容量存儲器，可存儲4000組測試數據，數據掉電永不丟失；

★ 試驗完畢后將數據存入U盤，可以在電腦端用軟件進行數據分析，并生成WORD報告。

★ 拐點自動計算功能；具有完善的數據查詢、瀏覽、打印、刪除功能；自帶日期/時間功能。

★單機一體化，重量輕，僅重22Kg，方便攜帶，便于流動試驗。

★ 產品特點

? 支持檢測CT和PT

? 滿足 GB1207、GB1208等規程要求.

? 無需外接其它輔助設備，單機即可完成所有檢測項目.

? 自帶微型快速打印機、可直接現場打印測試結果.

? 采用智能控制器，操作簡單.

? 大屏幕液晶，圖形化顯示接口.

? 按規程自動給出CT/PT（勵磁）拐點值.

? 自動給出5%和10%誤差曲線.

? 可保存3000組測試資料，掉電后不丟失.

? 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.

? 小巧輕便≤22Kg，非常利于現場測試.
