WX-A20D電纜故障定點儀
產品分類： 電纜故障檢修設備
WX-A20D智能電纜故障精確定點儀，配合高壓信號發生器使用，是一款便攜式、智能化的電力電纜故障定點儀。小巧便攜，重量輕。
訂購熱線：151-0279-6561（微信同號）
立即咨詢一、概述
WX-A20D智能電纜故障精確定點儀，配合高壓信號發生器使用，是一款便攜式、智能化的電力電纜故障定點儀。
二、功能特點
1、背景降噪技術，有效濾除環境干擾噪聲，凸顯故障位置放電聲音。
2、智能定點方式，通過智能算法直接給出聲磁延時值，降低對測試人員的要求。
3、自動啞音功能，移動傳感器時自動靜音，避免移動產生的噪音。
4、電子羅盤功能，顯示電纜鋪設方向同傳感器的左右位置和角度。
5、聲音濾波參數可調，選擇合適的濾波器參數，抑制環境噪音。
6、自動增益功能，磁場觸發增益自動調節，更加方便定點。
7、高性能抗噪監聽耳機。
8、800×480高亮彩色液晶，亮度達到800cd/m2,確保陽光下可視。
9、內置大容量鋰離子電池，USB接口充電。
10、小巧便攜，重量輕。
三、技術指標
1、聲磁同步定點功能：
（1）聲音通道
a)帶寬
全通：80Hz~1500Hz。
低通：80Hz~400Hz。
高通：200Hz~1500Hz。
帶通：150Hz~600Hz。
b)信號最大增益：≥80dB。
c)定點精度：0.1m。
d)聲磁延時范圍：0~80ms
e)聲磁延時分辨率：0.1ms
（2）磁場通道
a)信號最大增益：>80dB
2、聲磁同步背景降噪模式：強降噪，自適應降噪，無降噪三種模式。
3、電源：
a)電池：內置鋰離子電池組，標稱電壓3.7V，容量>6000mAh。
b)使用時間，可連續使用時間>9小時；
c)充電器：輸入AC100-240V，50/60Hz；輸出5V/2A
d)充電時間：<5小時
4、顯示方式：800×480高亮彩色液晶，陽光下可視
5、體積：主機230mm×127mm×55mm。
6、質量：主機1kg；傳感器1.4kg
使用條件：溫度:-10℃－50℃，濕度5-90％RH，海拔<4500m。
四、儀器組成和簡介

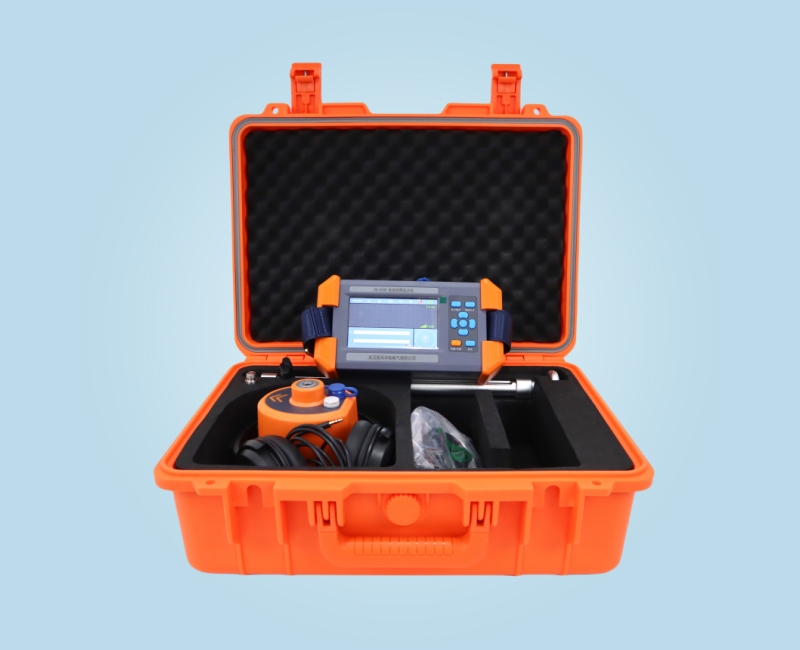

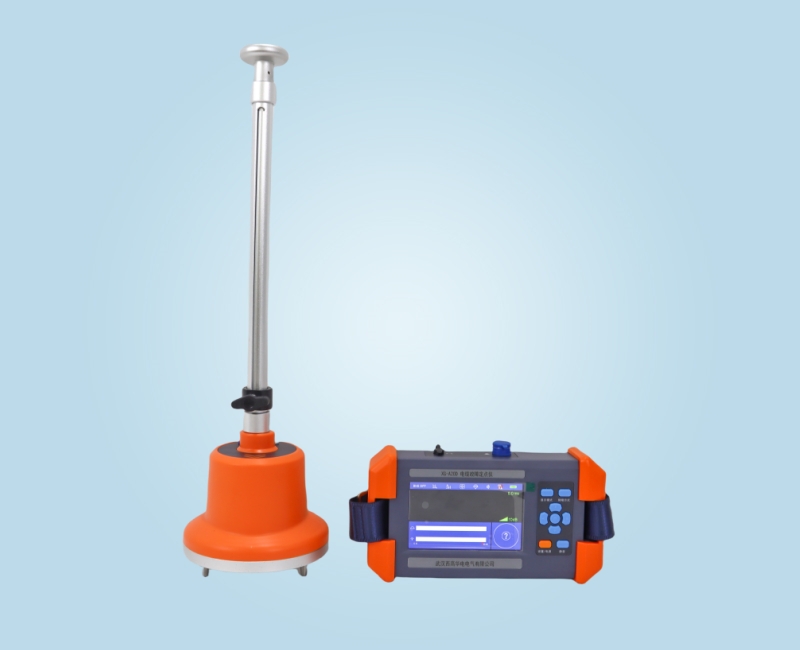

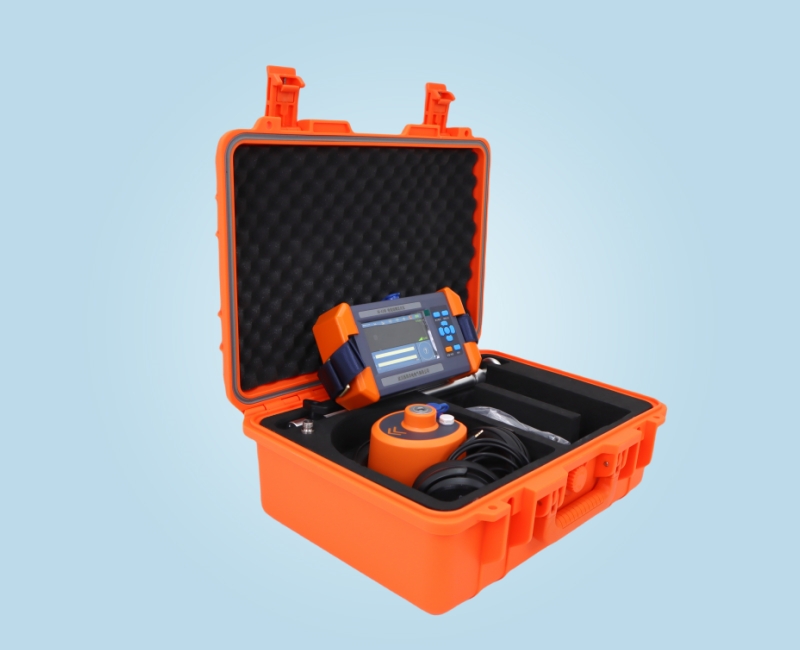

本儀器包括1個主機、1個聲磁同步傳感器、1個高抗噪耳機、1條信號線以及充電器等。主機如圖2-1-1所示：
如圖2-1-1
序號 | 名稱 | 說明 |
1 | 液晶 | |
2 | 鍵盤區 | 【設置/電源】：長按開機；短按進入設置。 【靜音】：控制耳機聲音輸出。 【顯示模式】：調節顯示模式 【降噪方式】：調節降噪方式 【五向鍵】： 【上鍵】和【下鍵】調節聲音增益。 【左右鍵】波形方式調整光標或調整磁場觸發值，用【中鍵】切換。 【中間】自動磁場關閉時，切換左右鍵調節功能，調整光標或磁場觸發值。 |
3 | USB充電接口和充電指示 | 紅色：正在充電。 綠色：充電完成。 |
4 | 耳機接口 | 接耳機 |
5 | 信號接口 | 使用信號線和傳感器連接。 |
圖2-1-2傳感器
序號 | 名稱 | 說明 |
1 | 提桿 | 安裝方法：插入安裝孔，旋轉提桿1/4圈。 |
2 | 信號接口 | 使用信號線和主機連接 |
3 | 透氣閥 | 平衡內外氣壓 |
4 | 長探針 | 適合草地或松軟的地面，使用時將其拆下并安裝在底部螺孔內。 |
