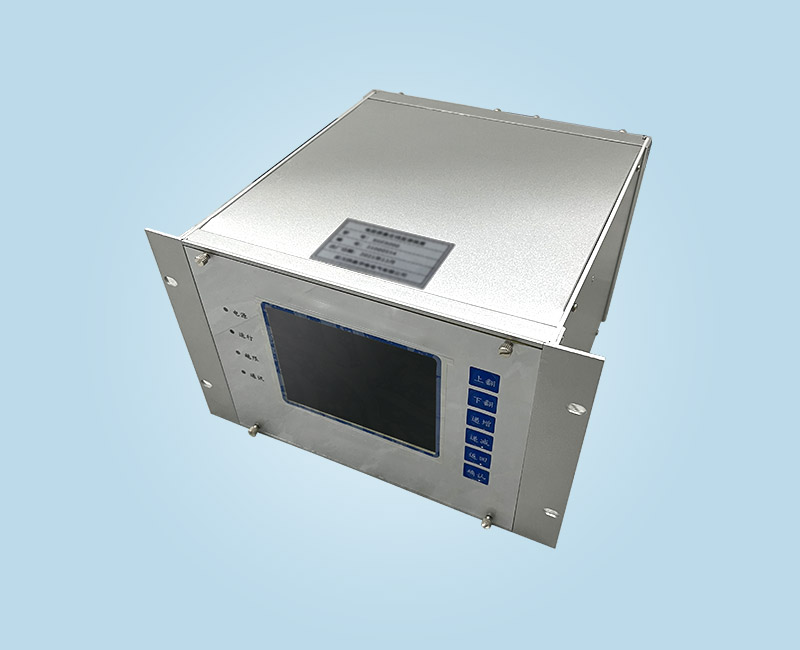

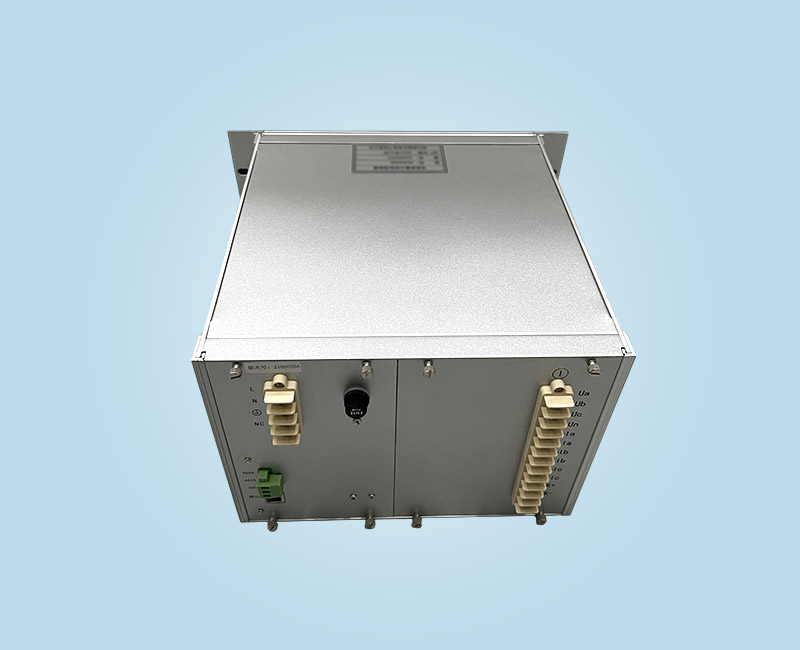

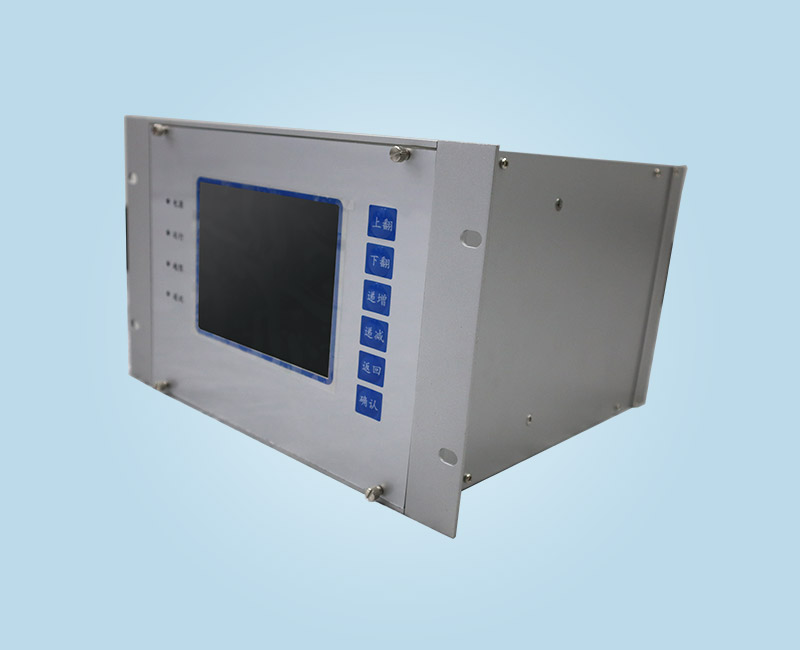

WXE8000 電能質量在線監測裝置主要用于測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動和閃變、三相電壓允許不平衡度。測量分析各種用電設備在不同運行狀態下對公用電網電能質量。

負荷波動監視：定時記錄和存儲電壓、電流、有功功率、無功功率、頻率、相位等電力參數的變化趨勢。  電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價。便攜式、多參數、大容量、高精度及近代信號分析理論的應用等特點，使其可廣泛地應用于輸配電、電力電子、電機拖動等領域。該裝置可通過國家級檢測中心IV級電磁抗干擾型式試驗。同時通訊協議可通過國家級通信及規約檢驗，確保裝置與整個監控系統兼容。

一、儀器特點：

1 、安全可靠：電壓輸入采用高電壓隔離模塊,電流輸入采用高精度電流互感器使輸入信號和測量系統安全隔離。大大提高了WXE8000 的抗干擾能力。

2 、使用方便：”采用中文界面，簡潔的按鍵操作，用戶使用更方便。

3 、精度高：符合國標A 類儀器要求。對諧波、三相不平衡度均采用基準算法，無近似計算，采用高精度A/D（16 位），同時采樣采集速率12.8 kHz。

4 、軟件功能強：采用DSP+ARM+CPLD 內核，處理速度快，軟件功能豐富，使WXE8000 適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。

5 、通訊接口(RS-232/485，網口)。WXE8000 電能質量在線監測裝置通常采用RS232轉RS485通訊。如需通過以太網通訊，需要合同中另行規定。針2：RS232的發送端，針3：RS232的接收端，針5：RS232的接地端

6 、測試參數多:系統頻率、三相電壓不平衡度、電壓偏差、頻率偏差、電壓基波有效值和真有效值、電流基波有效值和真有效值、視在功率、有功功率、無功功率、2-63次諧波、50次間諧波、功率因數、暫態錄波、閃變等電能質量國標規定的參數。

7 、大容量存儲：在線式電能質量監測裝置內置512M 內存，以5分鐘為單位存儲數據，可以連續存儲一年的歷史數據。

二、主要用途:

1 ，測量分析公用電網供到用戶端的交流電能質量，其測量分析：電壓偏差、頻率偏差、三相電壓不平衡度、電網諧波、間諧波。

2， 應用小波變換測量分析非平穩時變信號的諧波。

3 ，測量分析各種用電設備在不同運行狀態下對公用電網電能質量。

4 ，負荷波動監視：定時記錄和存儲電壓、電流、有功功率、無功功率、頻率、相位等電力參數。

5， 在線式、多參數、大容量、高精度及近代信號分析理論的應用等特點，使XGE8000 可廣泛地應用于輸配電、電力電子、電機拖動等領域。

三、測試量程及技術指標：

1，頻率測量測量范圍：40～65Hz，中心頻率50Hz，測量條件：信號基波分量不小于80％F.S.，測量誤差: ≤0.02Hz

2，輸入電壓量程：10-400V

3，輸入電流量程：5A

4 ，基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.

5， 基波電壓和電流之間相位差的測量誤差：≤0.5°

6， 諧波電壓含有率測量誤差：≤0.1％

7， 諧波電流含有率測量誤差：≤0.2％

8， 三相電壓不平衡度誤差：≤0.2％

9 ，電壓偏差誤差：≤0.2％

10 ，功率偏差：≤0.5％
