一、產品概述

       本產品是由本公司自行研發生產的電容柜噪音平衡負載系統，該控制系統具有操作便捷，性能優越使用安全可靠、外形美觀、耐用、移動方便等特點。是供電企業、大型電力企業、冶金、發電廠、鐵路等需要電力維修部門的必備的設備。
本產品采用先進的微電子芯片處理技術、觸摸屏控制及無手動操作，操作簡單明了。全部測試參數設定后自動進行測試，無需人工干預。

       二、主要技術參數
       1、輸入電壓：AC三相四線/50HZ
       2、輸入電流：86.6A
       3、輸出電壓：AC:0-430V
       4、顯示方式：7寸高清觸摸彩屏及4位LED數顯表
       5、操作方式：自動模式、手動模式、
       6、精度：0.5%
       7、保護：電流、電壓
       8、保護方式：過流保護、過壓保護、三相電壓不平衡保護

       三、操作說明
       注：本測試系統采用自動模式（觸摸屏控制）、手動模式（按鈕控制）。

       觸摸屏控制自動操作：
       1、按相關試驗規程連接好測試線，合上電源，系統開機進入主界面，如圖1：

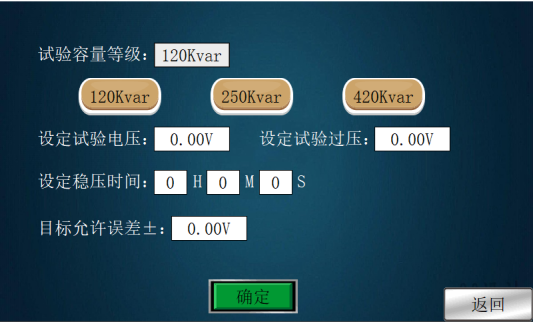

       2、將設備面板上的“手動/自動”旋鈕轉到自動,點擊觸摸屏界面上的“參數設定”按鈕，進入?yún)?shù)設定界面，如圖2：

       ①：選擇試驗容量等級：點擊對應容量的按鈕。
       ②：設定試驗電壓。（根據試驗所需電壓輸入，最大430V）
       ③：設定試驗過壓。（必須大于試驗電壓值，最大440V）
       ④：設定穩壓時間。（設定對應時間，到達試驗電壓后開始穩壓計時，計時結束后自動降壓歸零，本設備允許穩壓時間不＞1小時）
       ⑤：目標允許誤差。（試驗電壓到達允許誤差內開始穩壓計時。）
       ⑥：設定好參數后，點擊確定返回主界面。
       ⑦：點擊觸摸屏的“開始試驗”按鈕，設備自動合閘升壓至目標電壓后開始穩壓，穩壓結束后會自動降壓歸零，并且分閘。
       ⑧：如果試驗過程中，出現過壓、過流、三相不平衡、通信故障、系統會自動中斷試驗，并且對應的故障燈亮起。
       ⑨：故障排除后，按下“故障復位”按鈕，才能再次開始試驗。

       手動模式（按鈕操作）
       ①：接好測試線，接通電源后，打開電源開關。
       ②：將設備面板上“手動/自動”旋鈕轉到手動模式。
       ③：選擇相應的試驗容量按鈕（ “120Kvar”、 “250Kvar”、 “420Kvar”）按下。綠燈亮起代表已啟動。
       ④:按下“試驗合閘“按鈕，警燈亮起，按下“升壓”按鈕，觀察試驗電壓表上電壓顯示，將電壓升壓至試驗所需電壓后，開始穩壓（手動沒有穩壓計時器，需人工計時），穩壓結束后，按下“降壓”按鈕，將電壓降至0V，然后按下“功能復位”按鈕，試驗分閘。
       ⑤：試驗過程中，如出現“過流報警”，檢查完故障后，按下“功能復位”按鈕，可復位報警。


      四、裝箱清單
      1、試驗說明書                               1份
      2、產品合格證                               1份
