一、結構原理與特點：

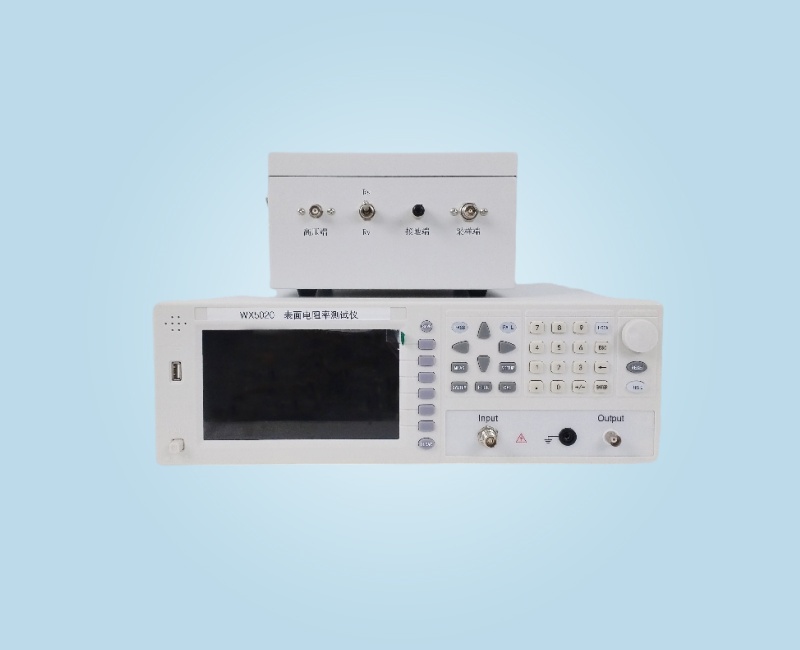

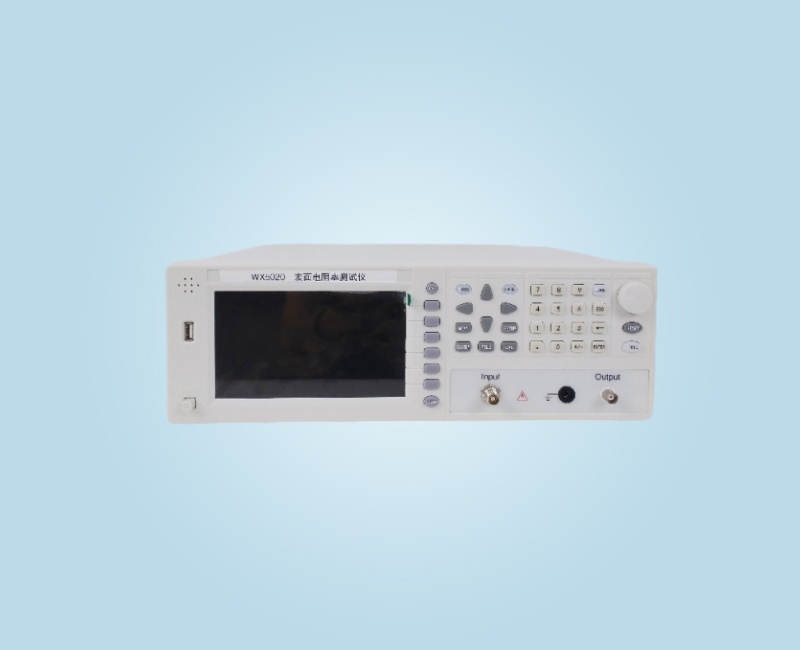

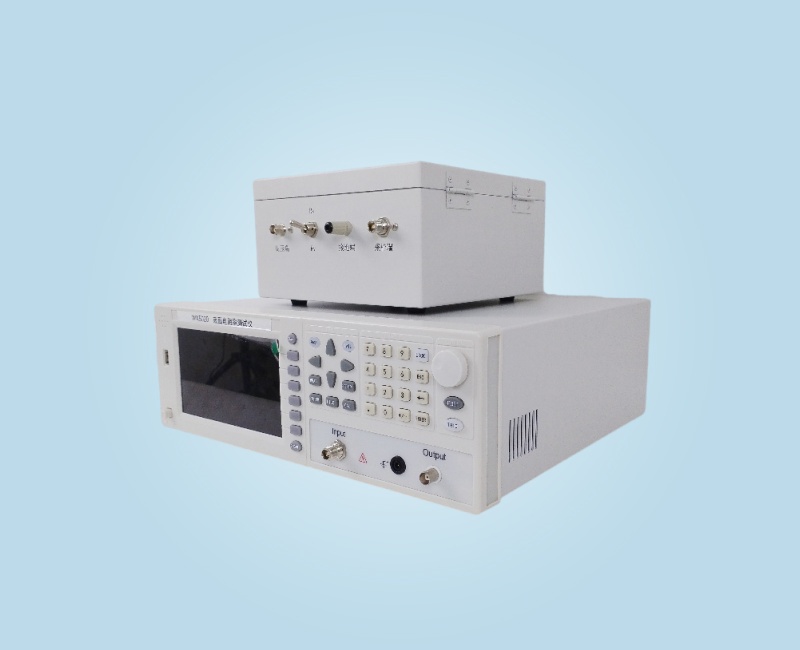

WX-5020體積表面電阻率測試儀采用了美國Intel公司的大規模集成電路,使儀器體積小、重量輕、準確度高。數字液晶直接顯示電阻值和電流。量限從0.01×10?Ω ～1×101? Ω，是目前國內測量范圍最寬，準確度最高的數字超高阻測量?jī)x。電流測量范圍為2×10??A ～ 1×10?1?A。機內測試電壓為0-1000v任意可調。

本儀器具有精度高、顯示迅速、性好穩定、讀數方便， 適用于橡膠、塑料、薄膜及粉體、液體、及固體和膏體形狀的各種絕緣材料體積和表面電阻值的測定。

本儀器除能測電阻外，還能直接測量微弱電流。

1、電阻測量范圍寬 0.01×10?Ω ～1×101? Ω

2、電流測量范圍為  2×10??A ～ 1×10?1?A

3、體積小、重量輕、準確度高

4、電阻、電流雙顯示

5、性能好穩定、讀數方便

6、所有測試電壓0-1000v測試時電阻結果直讀，免去老式高阻計在不同測試電壓下或不同量程時要乘以系數等使用不便的麻煩，使測量超高電阻就如用萬用表測量普通電阻樣簡便。既能測超高電阻又能測微電流。

二、適用標準:

GB/T 22042-2008《服裝 防靜電性能 表面電阻率試驗方法》

EN 1149-1-1995 《防護服 靜電性能 第1部分表面電阻檢驗方法和要求》；

GB/T 1410-2006《固體絕緣材料體積電阻率和表面電阻率試驗方法》（與國際標準IEC93-1980等效）；

FZ/T 64013-2008 《靜電植絨毛絨》；

SJ/10694-2006《電子產品制造與應用系統防靜電檢測通用規范》

ASTM D257《絕緣材料的直流電阻或電導試驗方法》要求制作

GB/T 2439-2001《硫化橡膠或熱塑性橡膠 導電性能和耗散性能電阻率的測定》GB/T 10581-2006 《絕緣材料在高溫下電阻和電阻率的試驗方法》

GB/T 1692-2008 《硫化橡膠絕緣電阻率的測定》

GB/T 12703.4-2010 《紡織品 靜電性能的評定 第４部分：電阻率》

GB/T 10064-2006《測定固體絕緣材料絕緣電阻的試驗方法》

三、具體參數：

1、電阻測量范圍： 0.01×10?Ω ～1×101? Ω。

2、電流測量范圍為：2×10??A ～ 1×10?1?A

3、顯 示 方 式： LCD屏幕顯示

4、內置測試電壓：0-1000V無極可調

5、基本準確度：1% (*注)

6、使用環境： 溫度：0℃～40℃，相對濕度<80%

7、機內測試電壓： 0-1000v 任意切換

8、供電形式： AC 220V，50HZ，功耗約5W

9、儀器尺寸： 285mm× 245mm× 120 mm

10、溫度：0℃～40℃，相對濕度<80% 。供電220v功率10w。

11、質量： 約2.5KG

四、設計原理：

根據歐姆定律，被測電阻Rx等于施加電壓V除以通過的電流I。傳統的高阻計的工作原理是測量電壓V固定，通過測量流過取樣電阻的電流I，來得到電阻值。從歐姆定律可以看出，由于電流I是與電阻成反比，而不是成正比，所以電阻的顯示值是非線性的，即電阻無窮大時，電流為零，即表頭的零位處是∞，其附近的刻度非常密，分辨率很低。整個刻度是非線性的。又由于測量不同的電阻時，其電壓V也會有些變化，所以普通的高阻計是精度差、分辨率低。

本儀器是同時測出電阻兩端的電壓V和流過電阻的電流I，通過內部的大規模集成電路完成電壓除以電流的計算，然后把所得到的結果經過A/D轉換后以數字顯示出電阻值，即便是電阻兩端的電壓V和流過電阻的電流I是同時變化，其顯示的電阻值不象普通高阻計那樣因被測電壓V的變化或電流Ｉ的變化而變，所以，即使測量電壓、被測量電阻、電源電壓等發生變化對其結果影響不大，其測量精度很高，從理論上講其誤差可以做到零，而實際誤差可以做到千分之幾或萬分之幾。

五、標準配置：

1、測試儀器：  1臺

2、電源線：    1條

3、測量線：    3根（屏蔽線、測試接線、接地線）

4、使用說明書：1份
