一、產品概述

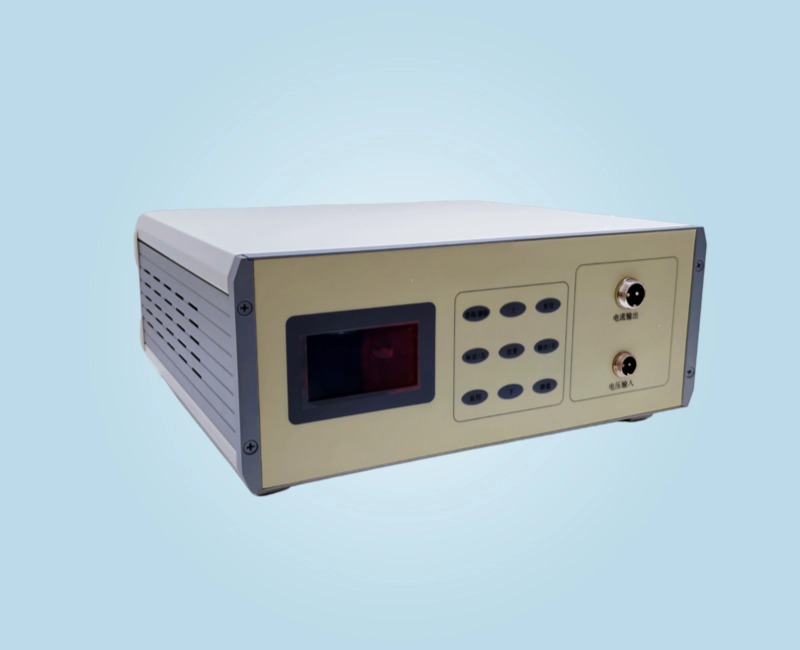

WXBR-C半導電屏蔽橡塑材料體積電阻率測試儀是高精密、智能化電阻測試系統，它可以同時測成品電纜半導電屏蔽電阻率和材料半導體橡塑體積電阻率。

它主要依據標準GB3048.3-2007、GB/T12706.2-2008、GB/T12706.3-2008、GB/T11017.1-11017.3-2002、GB/T28427-2012、GB/T18890-2015等。

二、產品特點

1、測試儀可以實現寬范圍0.01uΩ－10MΩ最高精度達±0.05%的電阻測量。電阻測量采用四端子測量法，自動消除接觸電阻誤差。

2、十五級電阻測量檔位十四級測量電流自動轉換，自動選擇合適的檔位，測量結果自動保存。

3、0.1mΩ－10MΩ十三級標準電阻自校準，保證測量的準確性，消除傳統電阻測試設備使用一段時間后因電子器件老化產生偏差而又無法修正的憂慮。

4、用于半導電屏蔽電阻率測量時,可以實現106-10-8Ω.m的超寬測量范圍；用于橡塑材料體積電阻率測量時，可以實現106-10-8Ω.cm的超寬測量范圍。

5、測量半導電屏蔽電阻率時自動確定電流，自動確定檔位，自動計算導體屏蔽電阻率和絕緣屏蔽電阻率；測量橡塑材料體積電阻率時，可自動計時充電，正反向測量，真正的全自動，全智能測試。

6、半電電屏蔽電阻率和橡塑材料電阻率均有自動模式和手動模式。自動模式不需要設置電流和檔位參數，手動模式可按照指定的電流檔位進行測量。橡塑材料電阻率的充電時間可靈活設置。

7、5位半電壓測量系統，電壓量程、電流量程全自動轉換，無需手動判斷和操作。

8、測量結果直接顯示電阻值、電阻率值，并自動保存。

9、自動放電保護，防止儀器在接線過程中因人體和樣品靜電沖擊而損壞。

10、測試儀采用液晶顯示，中文菜單操作，操作簡單、智能，精度高。

11、測量結果自動保存，可保存100條數據，可隨時查詢導體屏蔽、絕緣屏蔽、橡塑體積電阻率測量結果。

12、24位高精度AD采集，高效數字濾波器，8級程控信號放大處理系統。

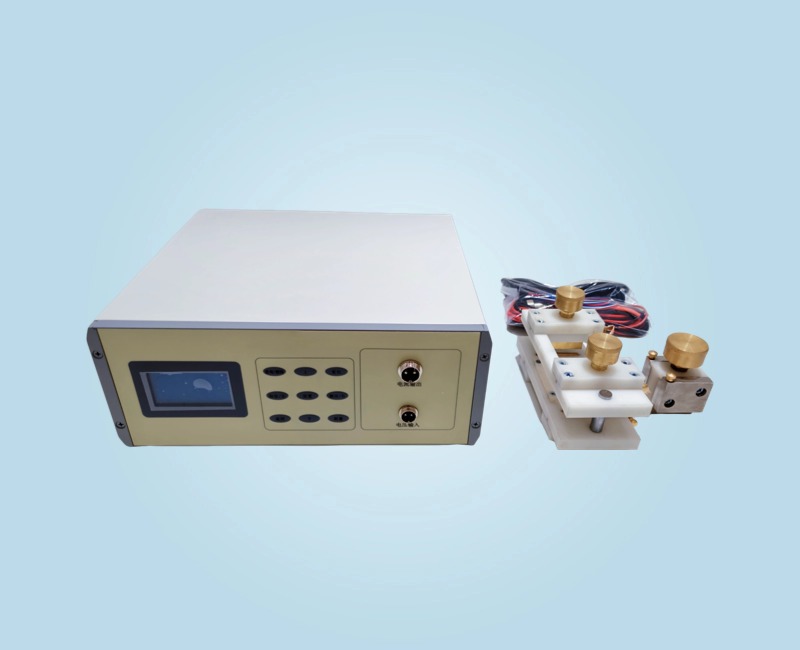

13、精密材料電阻率夾具，電流電極寬度50±0.5mm，與試樣接觸寬度5mm，兩個電流電極的距離110mm；電位電極寬度50±0.5mm，接觸半徑R﹤0.5mm，兩個電位電極間的距離20mm±1%；電位電極壓力--沿試樣寬度的壓力為65N/m；電位電極可左右移動，測量不同分布點的電阻率。

14、豪華鋁合金機箱設計。

15、儀器不僅可以測量材料橡塑體積電阻率，而且可以測量成品電纜半導電屏蔽電阻率，只需選配相應夾具，即可實現對應測量功能。

16、可根據需要定制程控功能，USB/485可選；可選計算機控制程序。可定制英文面板菜單和英文程序。

三、技術指標：

電阻測量指標：

測量范圍：0.01μΩ－10MΩ

測量精度： 10mΩ－100KΩ ±0.05%   (可校準)   Can be calibrated

電阻檔位：10 MΩ、5 MΩ、2.5MΩ、250KΩ、25 KΩ、2.5 KΩ、250Ω、25Ω、2.5Ω、250mΩ、25mΩ、2.5mΩ、0.25mΩ

       電流指標：

電流檔位：0.25uA、0.5uA、1uA、10uA、50uA、100uA、500uA、1mA、10mA、0.1A、0.5A、1A、5A、10A

電壓測量精度：±0.05%
